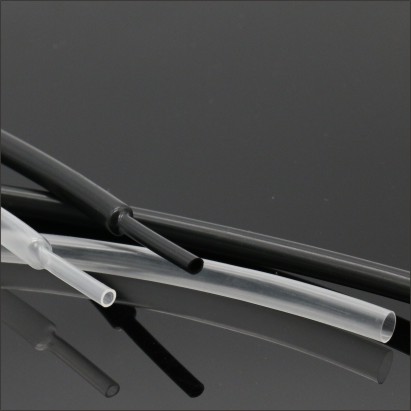

无卤非阻燃热缩管RSFR-(2X)105H
产品描述
无卤非阻燃热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，主要功能是线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等。产品无卤环保，广泛应用于汽车、电子、生活消费品、装饰和灯饰等领域。
产品特点：
执行标准：UL224，CAN/CSA C22.2 NO198.1-99
热缩倍率：2:1
无卤、低烟、无毒、柔软
起始收缩温度：≥+70℃
完全收缩温度：≥+105℃
使用温度：-55℃~+105℃
环保标准：RoHS、IPC/JEDEC-J-STD-709、H类材料
标准颜色：透明、黑、白、红、黄、绿、蓝等十种国际标准颜色
产品参数
|
性能
|
指标
|
试验方法
|
|
拉伸强度
|
≥10.4 MPa
|
ASTM D 2671
|
|
断裂伸长率
|
≥200%
|
ASTM D 2671
|
|
轴向变化率
|
-5%~+5%
|
ASTM D 2671
|
|
耐电压(额定电压600V)
|
2500 V，1min 不击穿
|
UL224
|
|
体积电阻率
|
≥1014 Ω·cm
|
IEC 60093
|
|
产品规格
|
规格
|
供货内径 (mm)
|
全缩后尺寸 (mm)
|
标准包装
米/盘
|
适用范围 (mm)
|
|
内径
|
壁厚
|
|
Φ0.5/0.35
|
0.70±0.20
|
≤0.35
|
0.33±0.10
|
400
|
0.4~0.5
|
|
Φ0.6/0.40
|
0.90±0.20
|
≤0.40
|
0.33±0.10
|
200
|
0.5~0.7
|
|
Φ0.8/0.50
|
1.10±0.20
|
≤0.50
|
0.33±0.10
|
200
|
0.65~0.9
|
|
Φ1.0/0.65
|
1.50±0.20
|
≤0.65
|
0.36±0.10
|
200
|
0.85~1.1
|
|
Φ1.5/0.85
|
2.00±0.20
|
≤0.85
|
0.36±0.10
|
200
|
1.0~1.3
|
|
Φ2.0/1.00
|
2.50±0.20
|
≤1.00
|
0.45±0.10
|
200
|
1.3~1.8
|
|
Φ2.5/1.30
|
3.00±0.20
|
≤1.30
|
0.45±0.10
|
200
|
1.5~2.3
|
|
Φ3.0/1.50
|
3.50±0.20
|
≤1.50
|
0.45±0.10
|
200
|
1.8~2.8
|
|
Φ3.5/1.80
|
4.00±0.20
|
≤1.80
|
0.45±0.10
|
200
|
2.0~3.3
|
|
Φ4.0/2.00
|
4.70±0.20
|
≤2.00
|
0.45±0.10
|
100
|
2.5~3.8
|
|
Φ4.5/2.30
|
5.00±0.20
|
≤2.30
|
0.45±0.10
|
100
|
2.5~4.0
|
|
Φ5.0/2.50
|
5.50±0.20
|
≤2.50
|
0.56±0.10
|
100
|
3.0~4.5
|
|
Φ6.0/3.00
|
6.50±0.20
|
≤3.00
|
0.56±0.10
|
100
|
3.5~5.4
|
|
Φ7.0/3.50
|
7.50±0.30
|
≤3.50
|
0.56±0.10
|
100
|
4.0~6.3
|
|
Φ8.0/4.00
|
8.50±0.30
|
≤4.00
|
0.56±0.10
|
100
|
4.5~7.2
|
|
Φ9.0/4.50
|
9.50±0.30
|
≤4.50
|
0.56±0.10
|
100
|
5.0~8.0
|
|
Φ10/5.00
|
10.50±0.30
|
≤5.00
|
0.56±0.10
|
100
|
5.5~9.0
|
|
Φ11/5.50
|
11.50±0.30
|
≤5.50
|
0.56±0.10
|
100
|
6.0~10
|
|
Φ12/6.00
|
12.50±0.30
|
≤6.00
|
0.56±0.10
|
100
|
6.5~11
|
|
Φ13/6.50
|
13.50±0.30
|
≤6.50
|
0.70±0.10
|
100
|
6.7~12
|
|
Φ14/7.00
|
14.50±0.30
|
≤7.00
|
0.70±0.10
|
100
|
7.5~13
|
|
Φ15/7.50
|
15.50±0.40
|
≤7.50
|
0.70±0.10
|
100
|
8.0~14
|
|
Φ16/8.00
|
16.50±0.40
|
≤8.00
|
0.70±0.10
|
100
|
8.5~15
|
|
Φ17/8.50
|
17.50±0.40
|
≤8.50
|
0.70±0.10
|
100
|
9.0~16
|
|
Φ18/9.00
|
19.00±0.50
|
≤9.00
|
0.70±0.10
|
100
|
10.0~17
|
|
Φ20/10.0
|
22.00±0.50
|
≤10.0
|
0.80±0.15
|
100
|
11.0~19
|
|
Φ22/11.0
|
24.00±0.50
|
≤11.0
|
0.80±0.15
|
100
|
12.5~22
|
|
Φ25/12.5
|
26.00±0.50
|
≤12.5
|
0.90±0.15
|
50
|
14~24
|
|
Φ28/14.0
|
29.00±0.50
|
≤14.0
|
0.90±0.15
|
50
|
15~29
|
|
Φ30/15.0
|
31.50±1.00
|
≤15.0
|
1.00±0.15
|
50
|
17.5~29.0
|
|
Φ35/17.5
|
36.50±1.00
|
≤17.5
|
1.00±0.15
|
50
|
20~30
|
|
Φ40/20.0
|
41.50±1.00
|
≤20.0
|
1.00±0.15
|
50
|
22~35
|
|
Φ45/22.0
|
46.50±1.50
|
≤22.5
|
1.00±0.20
|
25
|
25~40
|
|
Φ50/25.0
|
≥50
|
≤25.0
|
1.10±0.20
|
25
|
28~45
|
|
