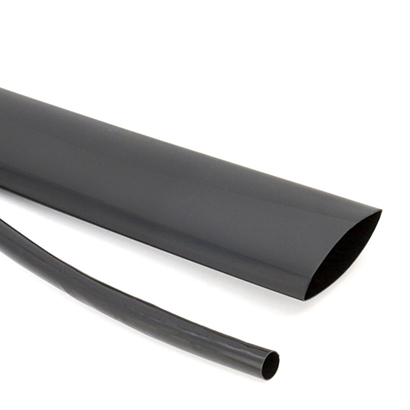

无卤非阻燃超薄热缩管RSFR-(2X)105H(CB)
产品描述
105℃无卤非阻燃超薄热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，超薄壁厚的特点更适合对微型电子器件进行保护，产品具有低温收缩，无卤环保特点。 无卤非阻燃超薄热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，超薄壁厚的特点更适合对微型电子器件进行保护，产品具有低温收缩，无卤环保特点，主要用于线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等。广泛用于电子、通信、汽车、船舶、飞机制造等领域，尤其适用于家用电子香薰炉、电磁炉、电饭煲、微波炉、烤箱等。
产品特点：
执行标准：UL224，CAN/CSA C22.2 NO198.1-99
热缩倍率：2:1
起始收缩温度：≥+70℃
完全收缩温度：≥+105℃
使用温度：-55℃~+105℃
无卤、低烟、无毒、柔软
环保标准：RoHS、IPC/JEDEC-J-STD-709、H类材料
标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色
产品参数
|
性能
|
指标
|
试验方法
|
|
拉伸强度
|
≥10.4 MPa
|
ASTM D 2671
|
|
断裂伸长率
|
≥200%
|
ASTM D 2671
|
|
轴向变化率
|
-5%~+5%
|
ASTM D 2671
|
|
耐电压(额定电压300V)
|
1500 V，1min 不击穿
|
UL224
|
|
体积电阻率
|
≥1014 Ω·cm
|
IEC 60093
|
|
产品规格
|
规格
|
供货内径 (mm)
|
全缩后尺寸 (mm)
|
标准包装 米/盘
|
适用范围 (mm)
|
|
内径
|
壁厚
|
|
Φ0.6CB
|
0.90±0.20
|
≤0.40
|
0.20±0.10
|
200
|
0.5~0.7
|
|
Φ0.8CB
|
1.10±0.20
|
≤0.50
|
0.20±0.10
|
200
|
0.6~0.9
|
|
Φ1.0CB
|
1.40±0.20
|
≤0.65
|
0.20±0.10
|
200
|
0.85~1.1
|
|
Φ1.5CB
|
1.90±0.20
|
≤0.85
|
0.20±0.10
|
200
|
1.0~1.5
|
|
Φ2.0CB
|
2.40±0.20
|
≤1.00
|
0.22±0.10
|
200
|
1.3~2.0
|
|
Φ2.5CB
|
2.90±0.20
|
≤1.30
|
0.25±0.10
|
200
|
1.5~2.5
|
|
Φ3.0CB
|
3.40±0.20
|
≤1.50
|
0.28±0.10
|
200
|
1.8~3.0
|
|
Φ3.5CB
|
3.90±0.20
|
≤1.80
|
0.28±0.10
|
200
|
2.0~3.5
|
|
Φ4.0CB
|
4.40±0.20
|
≤2.00
|
0.30±0.10
|
100
|
2.3~4.0
|
|
Φ4.5CB
|
4.90±0.20
|
≤2.30
|
0.30±0.10
|
100
|
2.5~4.5
|
|
Φ5.0CB
|
5.50±0.20
|
≤2.50
|
0.32±0.10
|
100
|
3.0~5.0
|
|
Φ6.0CB
|
6.50±0.20
|
≤3.00
|
0.32±0.10
|
100
|
3.5~5.5
|
|
Φ7CB
|
7.50±0.30
|
≤3.50
|
0.32±0.10
|
200
|
4.0~6.5
|
|
Φ8CB
|
8.50±0.30
|
≤4.00
|
0.32±0.10
|
200
|
4.5~7.5
|
|
Φ9CB
|
9.50±0.30
|
≤4.50
|
0.35±0.10
|
200
|
5.0~8.5
|
|
Φ10CB
|
10.50±0.30
|
≤5.00
|
0.35±0.10
|
200
|
5.5~9.5
|
|
Φ11CB
|
11.50±0.30
|
≤5.50
|
0.40±0.10
|
200
|
6.0~10.5
|
|
Φ12CB
|
12.50±0.30
|
≤6.00
|
0.40±0.10
|
200
|
6.5~11.5
|
|
Φ13CB
|
13.50±0.30
|
≤6.50
|
0.40±0.10
|
200
|
7.0~12.5
|
|
Φ14CB
|
14.50±0.30
|
≤7.00
|
0.40±0.10
|
200
|
7.5~13.5
|
|
Φ15CB
|
15.50±0.40
|
≤7.50
|
0.40±0.10
|
200
|
8.0~14.5
|
|
Φ16CB
|
16.50±0.40
|
≤8.00
|
0.40±0.10
|
200
|
8.5~15.5
|
|
Φ17CB
|
17.50±0.40
|
≤8.50
|
0.40±0.10
|
200
|
9.0~16.5
|
|
Φ18CB
|
18.50±0.40
|
≤9.00
|
0.42±0.10
|
200
|
10.0~17.5
|
|
Φ20CB
|
20.50±0.50
|
≤10.0
|
0.45±0.10
|
200
|
11.0~18.5
|
|
Φ22CB
|
22.50±0.50
|
≤11.0
|
0.45±0.10
|
200
|
12.5~20.5
|
|
Φ25CB
|
25.50±0.50
|
≤12.5
|
0.45±0.10
|
100
|
14.0~22.5
|
|
