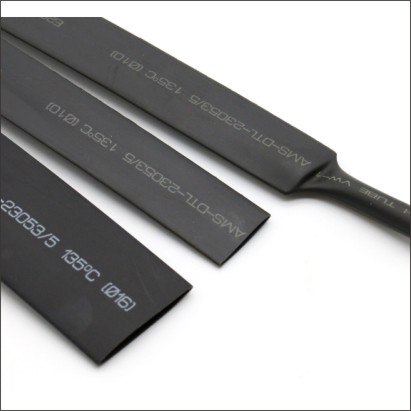

RSFR-(2X)135G-阻燃军标热缩管
产品描述
阻燃军标热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，主要功能是线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等，产品满足美军标标准，广泛用于电子、通信、汽车零部件保护、船舶、飞机制造等领域。
产品特点：
执行标准：AMS-DTL-23053/5，UL224，CAN/CSA C22.2 NO198.1-99
热缩倍率：2:1
起始收缩温度：≥+84℃
完全收缩温度：≥+120℃
使用温度：-55℃~+135℃
弹性好、低烟、柔软、阻燃
环保标准：RoHS
标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色（透明管为非阻燃）
产品参数
|
性能
|
指标
|
试验方法
|
|
拉伸强度
|
≥10.4 MPa
|
ASTM D 2671
|
|
断裂伸长率
|
≥200%
|
ASTM D 2671
|
|
老化后拉伸强度
|
≥7.3 MPa
|
175℃×168h
|
|
老化后断裂伸长率
|
≥100%
|
175℃×168h
|
|
轴向变化率
|
-5%~+5%
|
ASTM D 2671
|
|
阻燃性
|
VW-1
|
ASTM D 2671 C法
|
|
耐电压(600V)
|
2500V，1min 不击穿
|
UL224
|
|
击穿强度(与耐电压二选一)
|
≥15kV/mm
|
ASTM D 149
|
|
体积电阻率
|
≥1014 Ω·cm
|
IEC 60093
|
|
产品规格
|
英制规格
(inch)
|
规格
|
供货内径(mm)
|
全缩后尺寸(mm)
|
标准包装
米/盘
|
|
内径
|
壁厚
|
|
3/64
|
Φ0.8
|
1.40±0.10
|
≤0.58
|
0.41±0.10
|
200
|
|
1/16
|
Φ1.2
|
1.90±0.10
|
≤0.79
|
0.41±0.10
|
200
|
|
3/32
|
Φ2.0
|
2.90±0.10
|
≤1.17
|
0.51±0.10
|
200
|
|
1/8
|
Φ3.0
|
3.50±0.10
|
≤1.58
|
0.51±0.10
|
200
|
|
3/16
|
Φ4.5
|
5.00±0.10
|
≤2.36
|
0.51±0.10
|
100
|
|
1/4
|
Φ6.0
|
6.60±0.10
|
≤3.18
|
0.64±0.10
|
100
|
|
3/8
|
Φ9.0
|
9.61±0.10
|
≤4.75
|
0.64±0.10
|
100
|
|
1/2
|
Φ12
|
13.00±0.20
|
≤6.35
|
0.64±0.15
|
100
|
|
3/4
|
Φ18
|
19.50±0.30
|
≤9.53
|
0.76±0.15
|
100
|
|
1
|
Φ25
|
26.00±0.30
|
≤12.7
|
0.89±0.15
|
50
|
|
5/4
|
Φ30
|
32.50±0.20
|
≤15.0
|
0.89±0.15
|
50
|
|
3/2
|
Φ38
|
39.00±0.50
|
≤19.1
|
1.00±0.15
|
50
|
|
2
|
Φ50
|
52.50±0.50
|
≤25.4
|
1.15±0.15
|
50
|
|
3
|
Φ75
|
79.00±1.00
|
≤38.1
|
1.27±0.20
|
25
|
|
4
|
Φ100
|
104.0±1.50
|
≤50.8
|
1.40±0.20
|
25
|
|
5
|
Φ120
|
124.0±1.50
|
≤63.50
|
1.40±0.25
|
25
|
|
备注：其它规格按订单制造。
