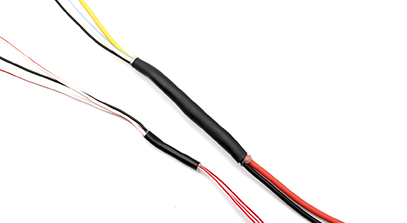

SBRS-(3X)GFV—环保V0阻燃双壁管
产品描述
应用领域：各类线束、船用电线电缆和金属管需要密封防水、防潮、防腐场合的密封绝缘、捆扎固定等领域。
满足AMS-DTL-23053/4；QC/T 29106；GB/T2408。
起始收缩温度：≥90℃
自由收缩温度：≥125℃
使用温度：-45℃～125℃
收缩比例：3：1
环保标准：RoHS
产品参数
|
外层技术指标
|
|
性能
|
指标
|
测试方法
|
|
拉伸强度
|
≥10.4MPa
|
ASTM D 2671
|
|
断裂伸长率
|
≥300%
|
ASTM D 2671
|
|
热老化后强度
|
≥7.3MPa
|
158℃×168h
|
|
热老化后断裂伸长率
|
≥100%
|
158℃×168h
|
|
轴向变化率
|
-8% ～ +8%
|
ASTM D 2671
|
|
阻燃性
|
60秒内自熄
|
AMS-DTL-23053/4
|
|
击穿强度
|
≥15kV/mm
|
IEC 60243
|
|
体积电阻率
|
≥1014Ω·cm
|
IEC 60093
|
|
阻燃性（垂直燃烧）
|
GB/T2408
|
V-0
|
|
阻燃性（水平燃烧）
|
GBT2408
|
HB
|
|
|
热熔胶技术指标
|
|
性能
|
指标
|
测试方法
|
|
软化点
|
90±5℃
|
ASTM E 28
|
|
吸水率
|
≤0.2%
|
ASTM D 570
|
|
剥离强度（PE）
|
≥120N/25mm
|
ASTM D 1000
|
|
剥离强度（AL）
|
≥80N/25mm
|
ASTM D 1000
|
|
产品规格
|
规格
|
供货内径 (mm)
|
全缩后尺寸 (mm)
|
标准包装 米/盘，米/根
|
|
英制
|
公制
|
内径
|
总壁厚
|
胶层壁厚
|
|
1/8
|
Φ3.2
|
≥3.2
|
≤1.00
|
0.90±0.30
|
0.40±0.20
|
200
|
|
3/16
|
Φ4.8
|
≥4.8
|
≤1.60
|
1.05±0.30
|
0.40±0.20
|
100
|
|
1/4
|
Φ6.4
|
≥6.4
|
≤2.20
|
1.25±0.30
|
0.45±0.20
|
100
|
|
5/16
|
Φ7.9
|
≥7.9
|
≤2.70
|
1.35±0.30
|
0.45±0.20
|
100
|
|
3/8
|
Φ9.5
|
≥9.5
|
≤3.20
|
1.45±0.30
|
0.50±0.20
|
50
|
|
1/2
|
Φ12.7
|
≥12.7
|
≤4.20
|
1.65±0.30
|
0.50±0.20
|
1.22
|
|
5/8
|
Φ15.0
|
≥15.0
|
≤5.20
|
1.80±0.30
|
0.55±0.30
|
1.22
|
|
3/4
|
Φ19.1
|
≥19.1
|
≤6.30
|
1.95±0.30
|
0.60±0.30
|
1.22
|
|
1
|
Φ25.4
|
≥25.4
|
≤8.50
|
2.00±0.40
|
0.60±0.30
|
1.22
|
|
1-1/4
|
Φ30.0
|
≥30.0
|
≤10.20
|
2.15±0.40
|
0.65±0.30
|
1.22
|
|
1-1/2
|
Φ39.0
|
≥39.0
|
≤13.50
|
2.45±0.40
|
0.75±0.30
|
1.22
|
|
2
|
Φ50.0
|
≥50.0
|
≤17.00
|
2.75±0.40
|
0.80±0.30
|
1.22
|
|
