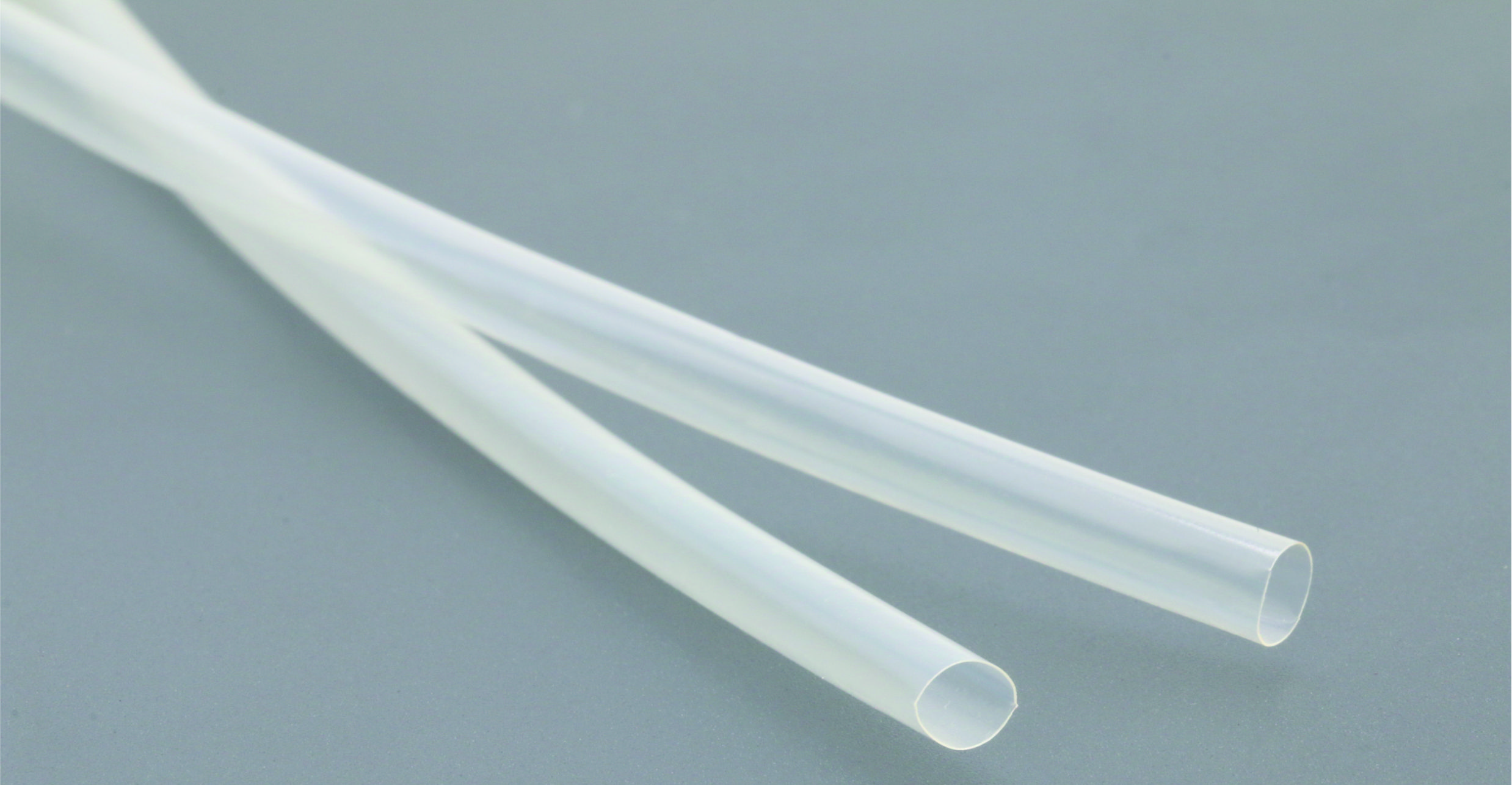

RSFR-VDF150——柔软高透明阻燃热缩管
产品描述
应用领域：广泛用于马达电机线束保护、感温探头等长期高温使用场所。
柔软高透明阻燃热缩管一款具备优良透明度的高阻燃、薄壁耐高温热缩管。由柔软、耐化学试剂、高耐温的改性氟塑料制成。可用于保护线缆和线缆标识免受损坏，可有效避免机械破坏和化学侵蚀，高透明度实现保证内部的信息可辨识，可保护电子元器件保持长久的识别能力。广泛用于马达电机线束保护、感温探头等长期高温使用场所。
产品特点：
执行标准：满足SAE-ASM-DTL-23053/18 Class 2
热缩倍率：2:1
起始收缩温度：≥+100℃
完全收缩温度：≥+135℃
使用温度：-55℃~+150℃
高柔软性、不打折、极佳的透明度、质轻
环保标准：RoHS、REACH
标准颜色：透明（其它颜色可定做）
产品参数
|
性能
|
指标
|
试验方法
|
|
物理性能
|
尺寸
|
根据客户需求
|
ASTM D 2671
|
|
纵向长度变化
|
-10%~+5%
|
ASTM D 2671
|
|
拉伸强度
|
≥24.1 MPa
|
ASTM D 2671
|
|
断裂伸长率
|
≥300%
|
ASTM D 2671
|
|
偏壁率
|
≤40%
|
AMS-DTL-23053
|
|
正割模量
|
≥172 MPa
|
ASTM D 2671
|
|
密度
|
≤1.9 g/cm3
|
ASTM D 2671
|
|
低温柔性
|
无裂纹
|
AMS-DTL-23053(-55℃×4h)
|
|
热冲击
|
无滴落、无流动、无裂纹
|
ASTM D 2671(250℃×4h)
|
|
热老化后拉伸强度
|
≥19.1 MPa
|
ASTM D 2671(225℃×168h)
|
|
热老化后断裂伸长率
|
≥200%
|
ASTM D 2671(225℃×168h)
|
|
透明度稳定性
|
可辨识内部标识
|
AMS-DTL-23053(200℃×24h)
|
|
电绝缘性能
|
介电强度
|
≥15.7kV/mm
|
ASTM D 2671
|
|
体积电阻率
|
≥1012Ω·cm
|
ASTM D 2671
|
|
化学性能
|
铜腐蚀
|
无腐蚀
|
ASTM D 2671(160℃×16h)
|
|
阻燃
|
60s内自熄，纸旗烧毁程度低于25%
|
UL224 VW-1，
ASTM D 2671 C法
|
|
吸水率
|
≤0.5%
|
ISO 846 B法, 23℃×24h
|
|
耐霉菌后拉伸强度
|
≥24.1 MPa
|
ASTM D 2671
|
|
耐霉菌后断裂伸长率
|
≥300%
|
ASTM D 2671
|
|
耐霉菌后介电强度
|
≥15.7kV/mm
|
ASTM D 2671
|
|
耐化学试剂后拉伸强度
|
≥13.8 MPa
|
ASTM D 2671
|
|
耐化学试剂后断裂伸长率
|
≥200%
|
ASTM D 2671
|
|
耐化学试剂后介电强度
|
≥15.7kV/mm
|
ASTM D 2671
|
|
产品规格
|
规格
|
供货内径 (mm)
|
全缩后尺寸 (mm)
|
|
英制
|
公制
|
内径
|
单层壁厚
|
|
3/64
|
Φ1.2
|
≥1.2
|
≤0.6
|
0.25±0.05
|
|
1/16
|
Φ1.6
|
≥1.6
|
≤0.8
|
0.25±0.05
|
|
3/32
|
Φ2.4
|
≥2.4
|
≤1.2
|
0.25±0.05
|
|
1/8
|
Φ3.2
|
≥3.2
|
≤1.6
|
0.25±0.05
|
|
3/16
|
Φ4.8
|
≥4.8
|
≤2.4
|
0.25±0.05
|
|
1/4
|
Φ6.4
|
≥6.4
|
≤3.2
|
0.30±0.08
|
|
3/8
|
Φ9.5
|
≥9.5
|
≤4.8
|
0.30±0.08
|
|
1/2
|
Φ12.7
|
≥12.7
|
≤6.4
|
0.30±0.08
|
|
3/4
|
Φ19.1
|
≥19.1
|
≤9.5
|
0.43±0.08
|
|
1
|
Φ25.4
|
≥25.4
|
≤12.7
|
0.48±0.08
|
|
