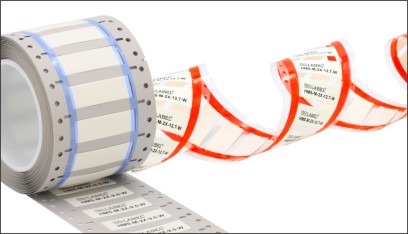

HMS—高温耐油标识管
产品描述
应用领域：航空、铁路、建筑设施
热缩倍率：3:1
起始收缩温度：≥+85°C
完全收缩温度：≥+135°C
使用温度：-55°C~+135°C
抗紫外线、耐油、阻燃
环保标准：RoHS
标准颜色：黄、白（其它颜色可定做）
产品参数
| 性能 |
指标 |
试验方法 |
| 拉伸强度 |
≥13.8 MPa |
ISO 37 |
| 断裂伸长率 |
≥200% |
ISO 37 |
| 老化后拉伸强度 |
≥11.1 MPa |
ISO 188(175℃×168h) |
| 老化后断裂伸长率 |
≥100% |
ISO 188(175℃×168h) |
| 轴向变化率 |
2X:-10%~+1%，3X:-15%~+5% |
UL224(200℃×3 min) |
| 阻燃性 |
VW-1 |
UL224 |
| 热冲击 |
无裂纹，无滴落 |
UL224(250℃×4h) |
| 冷弯柔性 |
无裂纹 |
UL224(-55℃×1h) |
| 吸水率 |
＜0.5% |
ASTM D 570 |
| 击穿强度 |
≥19.7 MV/m |
IEC 60243 |
| 体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
|
产品规格
| 序号 |
订货代码 |
供货尺寸 (mm) |
全缩后尺寸 (mm) |
| 内径 |
压扁宽度 |
双层壁厚 |
全缩内径 |
单层壁厚 |
| 1 |
HMS-M-3X-1.6- |
2.00±0.20 |
3.7±0.3 |
0.47±0.10 |
≤0.53 |
0.52±0.06 |
| 2 |
HMS-M-3X-2.4- |
2.79±0.20 |
5.0±0.3 |
0.47±0.10 |
≤0.79 |
0.57±0.06 |
| 3 |
HMS-M-3X-3.2- |
3.64±0.23 |
6.3±0.4 |
0.48±0.10 |
≤1.06 |
0.61±0.06 |
| 4 |
HMS-M-3X-4.8- |
5.26±0.25 |
8.9±0.4 |
0.49±0.10 |
≤1.59 |
0.67±0.06 |
| 5 |
HMS-M-3X-6.4- |
6.92±0.28 |
11.5±0.4 |
0.50±0.10 |
≤2.13 |
0.71±0.06 |
| 6 |
HMS-M-3X-9.5- |
10.2±0.32 |
16.7±0.5 |
0.52±0.11 |
≤3.18 |
0.77±0.06 |
| 7 |
HMS-M-3X-12.7- |
13.5±0.36 |
21.8±0.6 |
0.53±0.11 |
≤4.23 |
0.80±0.07 |
| 8 |
HMS-M-3X-19- |
20.1±0.40 |
32.2±0.6 |
0.55±0.11 |
≤6.35 |
0.84±0.07 |
| 9 |
HMS-M-3X-25- |
26.7±0.45 |
42.5±0.7 |
0.56±0.12 |
≤8.47 |
0.86±0.07 |
| 10 |
HMS-M-3X-38- |
39.8±0.51 |
63.2±0.8 |
0.57±0.12 |
≤12.9 |
0.89±0.07 |
| 11 |
HMS-M-3X-51- |
53.0±0.56 |
83.9±0.9 |
0.57±0.10 |
≤17.2 |
0.90±0.08 |
| 12 |
HMS-M-3X-76- |
79.4±0.56 |
125.3±1.0 |
0.57±0.13 |
≤25.8 |
0.92±0.09 |
|
