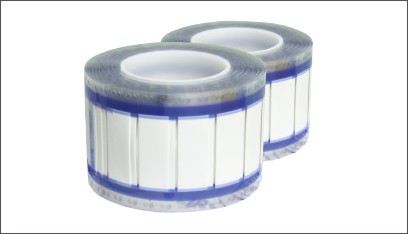

RSFR—商用无卤标识管
产品描述
应用领域：主要应用在动车组、航空航天、坦克和水下潜艇。
热缩倍率：2:1, 3:1
起始收缩温度：≥+85°C
使用温度：–55°C ~+125°C
最高储运温度：+50°C
环保标准：RoHS
标准颜色：黄、白（其它颜色可定做）
产品参数
| 项目 |
状态 |
指标 |
检测方法/条件 |
| 拉伸强度 |
老化前 |
≥10.3 Mpa |
ISO 37 |
| 老化后 |
≥6.9 Mpa |
| 断裂伸长率 |
老化前 |
≥200% |
| 老化后 |
≥100% |
| 耐电压 |
老化前 |
2500 V，1min，Pass |
UL224 |
| 击穿强度 |
老化前 |
≥19.7 MV/m |
IEC 60243 |
| 老化后 |
≥15.8 MV/m |
| 体积电阻率 |
老化前 |
≥1014 Ω·cm |
IEC 60093 |
| 吸水率 |
老化前 |
≤1.0% |
ASTM D 570 |
| 裸铜腐蚀性 |
老化前 |
通过 |
UL 224 |
| 热冲击 |
老化前 |
无裂纹，无粘流，无低落 |
UL 224 |
| 冷弯柔性 |
老化前 |
无裂纹 |
UL 224 |
|
产品规格
M-2X（两倍统一壁厚）规格表
|
序号
|
订货代码
|
供货内经（mm）
|
热收缩后(mm）
|
|
内径（D）
|
压扁宽度
|
双层壁厚
|
内径(d)
|
单层壁厚
|
|
1
|
RSFR-M-2X-1.6-
|
2.00±0.20
|
3.7±0.3
|
0.48±0.10
|
≤0.79
|
0.45±0.06
|
|
2
|
RSFR-M-2X-2.4-
|
2.79±0.20
|
5.0±0.3
|
0.48±0.10
|
≤1.18
|
0.48±0.06
|
|
3
|
RSFR-M-2X-3.2-
|
3.64±0.23
|
6.3±0.4
|
0.48±0.10
|
≤1.59
|
0.51±0.06
|
|
4
|
RSFR-M-2X-4.8-
|
5.26±0.25
|
8.9±0.4
|
0.49±0.10
|
≤2.36
|
0.54±0.06
|
|
5
|
RSFR-M-2X-6.4-
|
6.92±0.28
|
11.5±0.4
|
0.50±0.10
|
≤3.18
|
0.56±0.06
|
|
6
|
RSFR-M-2X-9.5-
|
10.2±0.32
|
16.7±0.5
|
0.52±0.11
|
≤4.75
|
0.59±0.06
|
|
7
|
RSFR-M-2X-12.7-
|
13.5±0.36
|
21.8±0.6
|
0.53±0.11
|
≤6.35
|
0.60±0.07
|
|
8
|
RSFR-M-2X-19-
|
20.1±0.40
|
32.2±0.6
|
0.55±0.11
|
≤9.53
|
0.62±0.07
|
|
9
|
RSFR-M-2X-25-
|
26.7±0.45
|
42.5±0.7
|
0.56±0.12
|
≤12.7
|
0.63±0.07
|
|
10
|
RSFR-M-2X-38-
|
39.8±0.51
|
63.2±0.8
|
0.57±0.12
|
≤19.1
|
0.64±0.07
|
|
11
|
RSFR-M-2X-51-
|
53.0±0.56
|
83.9±0.9
|
0.57±0.13
|
≤25.4
|
0.64±0.08
|
|
12
|
RSFR-M-2X-76-
|
79.4±0.56
|
125.3±1.0
|
0.57±0.13
|
≤38.1
|
0.64±0.09
|
|
M-3X（三倍统一壁厚）规格表
|
序号
|
订货代码
|
供货内经（mm）
|
热收缩后(mm）
|
|
内径（D）
|
压扁宽度
|
双层壁厚
|
内径(d)
|
单层壁厚
|
|
1
|
RSFR-M-3X-1.6-
|
2.00±0.20
|
3.7±0.3
|
0.47±0.10
|
≤0.53
|
0.52±0.06
|
|
2
|
RSFR-M-3X-2.4-
|
2.79±0.20
|
5.0±0.3
|
0.47±0.10
|
≤0.79
|
0.57±0.06
|
|
3
|
RSFR-M-3X-3.2-
|
3.64±0.23
|
6.3±0.4
|
0.48±0.10
|
≤1.06
|
0.61±0.06
|
|
4
|
RSFR-M-3X-4.8-
|
5.26±0.25
|
8.9±0.4
|
0.49±0.10
|
≤1.59
|
0.67±0.06
|
|
5
|
RSFR-M-3X-6.4-
|
6.92±0.28
|
11.5±0.4
|
0.50±0.10
|
≤2.13
|
0.71±0.06
|
|
6
|
RSFR-M-3X-9.5-
|
10.2±0.32
|
16.7±0.5
|
0.52±0.11
|
≤3.18
|
0.77±0.06
|
|
7
|
RSFR-M-3X-12.7-
|
13.5±0.36
|
21.8±0.6
|
0.53±0.11
|
≤4.23
|
0.80±0.07
|
|
8
|
RSFR-M-3X-19-
|
20.1±0.40
|
32.2±0.6
|
0.55±0.11
|
≤6.35
|
0.84±0.07
|
|
9
|
RSFR-M-3X-25-
|
26.7±0.45
|
42.5±0.7
|
0.56±0.12
|
≤8.47
|
0.86±0.07
|
|
10
|
RSFR-M-3X-38-
|
39.8±0.51
|
63.2±0.8
|
0.57±0.12
|
≤12.9
|
0.89±0.07
|
|
11
|
RSFR-M-3X-51-
|
53.0±0.56
|
83.9±0.9
|
0.57±0.13
|
≤17.2
|
0.90±0.08
|
|
12
|
RSFR-M-3X-76-
|
79.4±0.56
|
125.3±1.0
|
0.57±0.13
|
≤25.8
|
0.92±0.09
|
|
