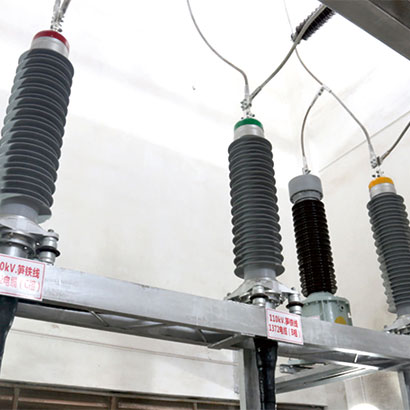

复合套管式户外终端
产品描述
应用领域：主要应用于高压交流输电领域，高压电力电缆与电气设备或架空线的连接
终端应力锥采用进口三元乙丙橡胶（EPDM）注射成型，由弹簧锥托顶紧，且采用应力锥罩结构将应力锥和绝缘填充剂隔离，克服了应力锥由材料老化带来的弹性松弛、应力锥与电缆外半导电层接触不良等弊病，以确保终端长期安装稳定运行；
终端采用多层密封结构，以防止终端在运行过程中出现渗水、漏油等现象；
终端套管采用大小伞裙结构，具有良好的防污闪特性；
复合套管采用硅橡胶伞裙作为外绝缘，具有优良的耐污闪性、抗紫外线、抗老化性能及防爆性能，且其重量不足瓷套重量的50%。
产品参数
|
序号
|
项目
|
参数（110kV）
|
参数（220kV）
|
|
1
|
名称
|
复合套管户外终端
|
复合套管户外终端
|
|
1.1
|
规格
|
WYJZWCF4（WYJZWFY4）
|
WYJZWCF4（WYJZWFY4）
|
|
1.2
|
执行标准
|
IEC60840 GB/T11017
|
IEC62067、GB/Z18890
|
|
1.3
|
额定电压(Uo/U)
|
64/110kV
|
127/220kV
|
|
1.4
|
最高工作电压(Um)
|
126kV
|
252kV
|
|
1.5
|
基准冲击耐压水平(BIL)
|
550kV
|
1050kV
|
|
1.6
|
导体最高额定温度：
|
|
|
|
|
a)正常运行时
|
90℃
|
90℃
|
|
|
b)暂态（短路电流持续时间不超过5s）
|
250℃
|
250℃
|
|
1.7
|
绝缘件
|
|
|
|
|
a)材料和颜色
|
环氧树脂及进口硅橡胶/灰色
|
环氧树脂及进口硅橡胶/灰色
|
|
|
b)爬距
|
4032mm
|
≥7812mm
|
|
|
c)机械性能描述
|
水平负荷2kN
|
水平负荷2kN
|
|
1.8
|
应力锥
|
|
|
|
|
a)材料
|
进口三元乙丙橡胶
|
进口三元乙丙橡胶
|
|
|
b)存贮条件和有效使用期
|
阴凉干燥，5年
|
阴凉干燥，5年
|
|
1.9
|
终端重量
|
130kg
|
780kg
|
|
1.10
|
高度
|
1920mm
|
3425mm
|
|
1.11
|
尾端密封形式
|
防水带、环氧泥、热缩管
|
防水带、环氧泥、热缩管
|
|
1.12
|
终端的金属接地
|
|
|
|
|
a)连接方式
|
焊接或封铅
|
焊接或封铅
|
|
|
b)等效截面
|
≥240mm2
|
≥240mm2
|
|
|
c)允许通过最大短路电流
|
与电缆一致
|
与电缆一致
|
|
产品规格
产品型号
WYJZWCF4(WYJZWFY4)型: 适用于户外Ⅳ级污秽等级
额定电压：48/66kV，适用120 ~1600mm2
额定电压：64/110kV，适用240 ~1600mm2
额定电压：76/138kV，适用240 ~1600mm2
额定电压：127/220kV，适用400 ~2500mm2
