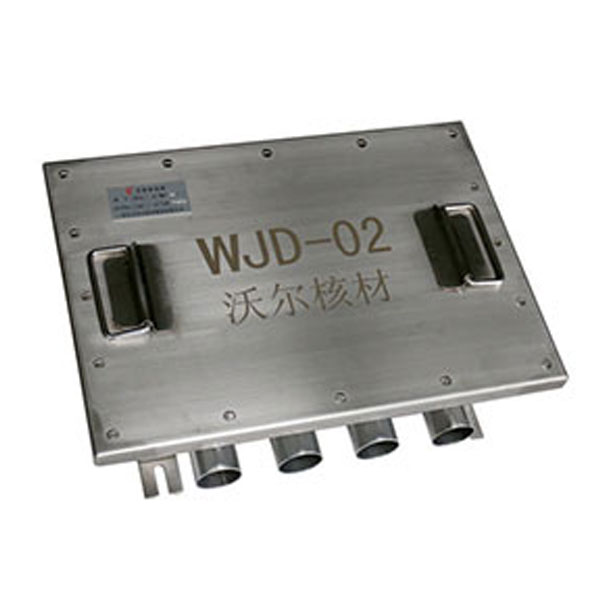

保护接地箱

产品描述

应用领域：主要应用于高压电缆线路的保护接地

本产品适用于高压单芯电力电缆金属护套的接地保护,包含系统额定电压U0/U：8.7/15kV、19/33kV、26/35kV、48/66kV、64/110kV、76/138kV、127/220kV。采用不锈钢作为保护外壳，内部可浇注树脂。护层保护器采用ZnO压敏电阻作为保护元件，外绝缘采用进口绝缘材料制成。使得本产品拥有优良的伏安特性曲线，保护性能极好。

产品参数

保护接地箱电气性能见下表：

序号	实验项目	技术要求
1	直流耐压试验	20kV，历时1min，不闪络，不击穿
2	冲击电压试验	峰值40kV，正负极性各10次，不闪络，不击穿
3	连接排与外壳间绝缘电阻试验	不小于20MΩ
4	连接排接触电阻试验	不大于20μΩ

护层保护器电气性能见下表：

序号	实验项目	BHQ-7/600	BHQ-10/600
1	通流容量（2ms方波冲击电流）	600A，18次	600A，18次
2	直流1mA参考电压试验	≥4 kV	≥5.8 kV
3	额定电压	2.8 kV	4kV
4	持续运行电压（kV）	2.24	3.2
5	残压比	K≤2	K≤2
6	标称放电电流下的残压（10kA）	≤7kV	≤10kV
