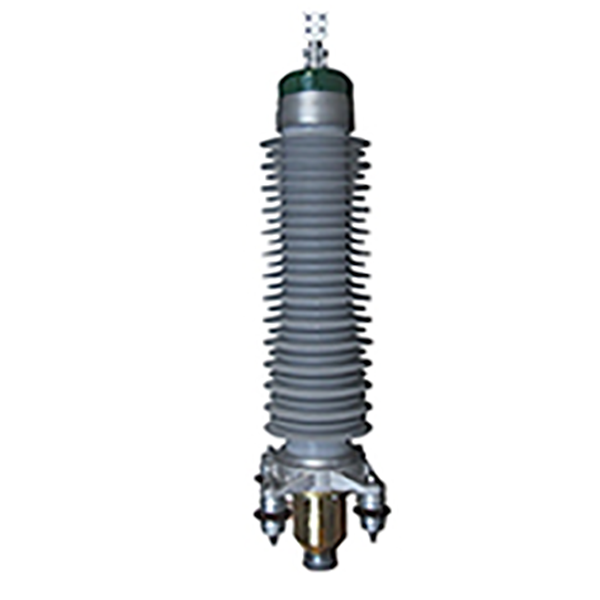

直流复合套式户外终端

应用领域：主要应用于柔性高压直流输电领域，由于其灵活多变的运行功率范围、运行的独立性、功率方向控制的简单性以及优越的输电性能而获得广泛的关注。

产品型号： DC-ZWF-□kV-□mm2
复合套管式化外终端使用有玻璃纤维增强环氧树脂空气套管代替传统瓷套绝缘管，抗震性与防爆性更好，绝缘性更佳，与传统材料相比有较大优势。适用于城市中心、设备密集和须防飞溅物的区域使用。本终端绝缘水平、载流量、运行温度等性能完全满足与其配合电缆的要求。
终端应力锥采用进口EPDM橡胶高压注橡成型，由弹簧锥托顶紧，且采用应力锥罩结构将应力锥与绝缘填充剂隔离，克服了应力锥由于材料老化带来的弹性松弛、应力锥与电缆外半导层接触不良等弊病，以确保终端长期安全稳定运行。
复合套采用硅橡胶伞裙作为外绝缘，具有良好的耐污性、抗紫外线、抗老化性能及防爆性能。
终端采用多层密封结构，以防止终端在运行过程中出现渗水、漏油等现象。

1、VSC负荷循环试验：负荷循环包括加热周期和冷却周期；8个小时加热，16个小时自然冷却，为一个周期。在加热周期的最后两个小时，维持导体温度在70℃。加热期间时间直流电压UT，从负极性开始。其中一次反转与24小时负荷循环中负载电流停止时间一致。各持续施加12个循环。

2、VSC叠加冲击电压试验（试验在热条件下进行）：

2.1直流叠加操作冲击电压试验：预加热和施加正极性U0电压，至少10h；正极性U0下，叠加正极性操作冲击电压Up2,S,连续10次；正极性U0下，叠加正极性操作冲击电压-Up2,O,连续10次；预加热和施加负极性U0电压，至少10h；负极性-U0下，叠加正极性操作冲击电压-Up2,S,连续10次；负极性-U0下，叠加正极性操作冲击电压Up2,O,连续10次；

2.2直流叠加雷电冲击电压试验：预加热和施加正极性U0电压，至少10h；叠加负极性雷电冲击电压-Up1,连续10次；预加热和施加负极性-U0电压，至少10h；叠加正极性雷电冲击电压Up1,连续10次；

2.3随后直流电压试验在室温下经受负极性电压-UT，2h。

额定电压   ±150kV ±320kV VSC负荷循环试验 UT 277.5 592 直流叠加操作冲击电压试验 U0 150 320 Up2,S 450 700 Up2,O 290 700 直流叠加雷电冲击电压试验 U0 160 320 Up1 400 480 直流电压试验 UT 277.5 592

额定电压 kV ±320 技术参数 符合标准   1、国家大电网会议标准CIGRE 419 2.TICW7-2012 额定电压500kV及以下直流输电用挤包绝缘电力电缆试验规范 额定电流 A 不小于连接电缆 短路电流   不小于连接电缆 导体连接   压接式 电场控制方式   几何法 绝缘填充剂   硅油 爬电距离 mm >7812 适用电缆截面接 mm2 400-2500 重量 Kg 750 适用电缆屏蔽/护套     运行环境 导体额定温度 正常运行时 ℃ 90 短路时 ℃ 250 适应的环境温度范围 ℃ -40-60 使用地区海拔高度 m 3000 终端允许的地震烈度 度 8 终端允许的连接导线的水平拉力 kN 2 弯曲强度 kN∙m 20 最大内压力 MPa 2

沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。

产品规格需提供电缆参数信息与技术人员确认。
