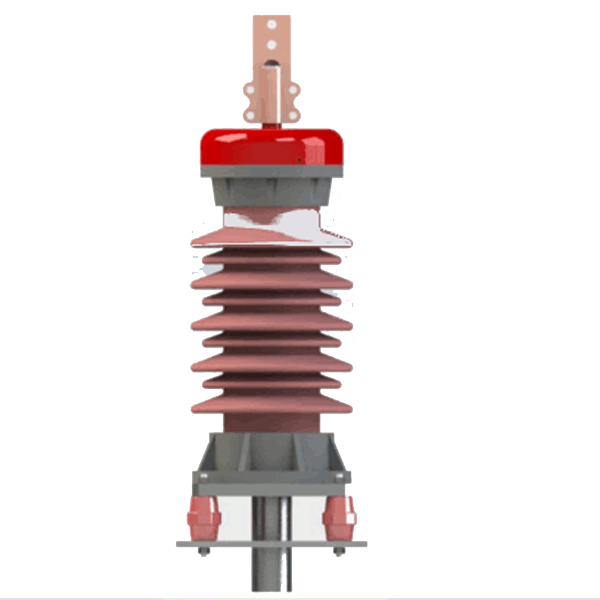

26/35kV瓷套管终端

1、瓷套管有高强度电瓷制作而成。上、下法兰由耐腐蚀合金制作而成；

2、主体由性能优良的进口液体硅橡胶注射成型，抗老化性能优异，长期使用无应力松弛，保证了应力锥的使用寿命；

3、应力锥与瓷套管内壁之间的液体绝缘介质为聚异丁烯材料；

4、终端整体设计具有充足的泄漏距离，外绝缘设计可实现在重度污秽环境下运行。

产品特点:

1、本产品为坐式户外终端，尤其适用于沿海、高原、重工业区等环境比较恶劣的地区；2、相对于冷缩、热缩、预制等复合材料终端来说，具有更强的抗腐蚀、耐老化性能；3、无机电瓷材料配合特殊伞裙设计，可提高在沿海、高原等恶劣环境（例如火电厂、化工厂等）中的抗污闪、耐老化等能力，保证电缆回路的安全。

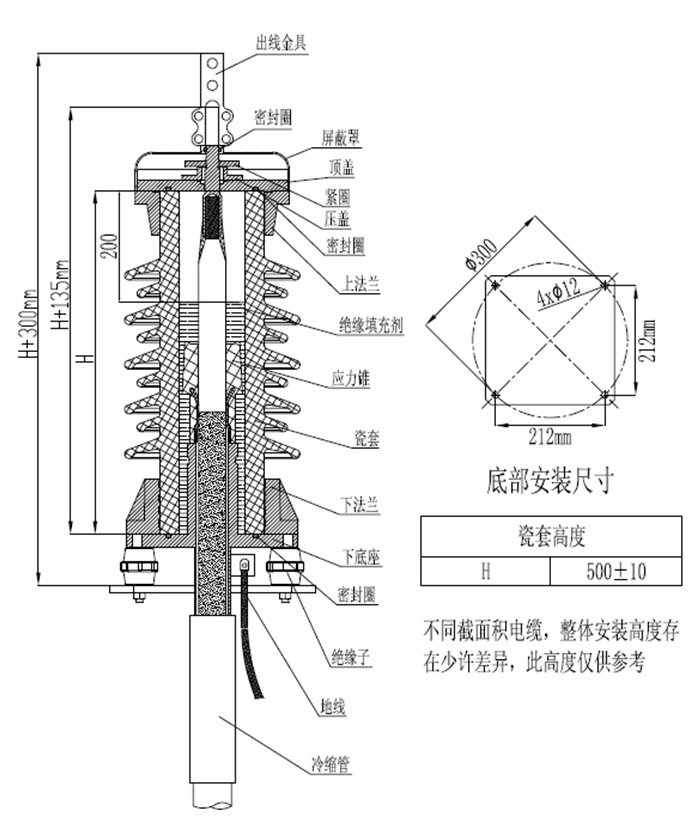

终端装配图

序号 检测项目 标准要求 1 交流耐压 117kV，5min，未击穿、未闪络 , 104kV，1min，淋雨，未击穿、未闪络 2 局部放电 45kV下放电量不大于10pC 3 冲击电压试验（在导体温度95-100℃下） 200kV，正负极性各10次，未击穿、未闪络 4 恒压负荷循环试验（在空气中） 65kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环 5 局部放电（在导体温度95-100℃和环境温度下） 45kV下放电量不大于10pC 6 短路热稳定（屏蔽） 在电缆屏蔽的Isc下，短路二次，无可见损伤 7 短路热稳定（导体） 升高到电缆导体的θsc下，短路二次，无可见损伤 8 短路动稳定 在Id下短路一次，无可见损伤 9 冲击电压试验 200kV，正负极性各10次，未击穿、未闪络 10 交流耐压 65kV，15min，未击穿、未闪络
