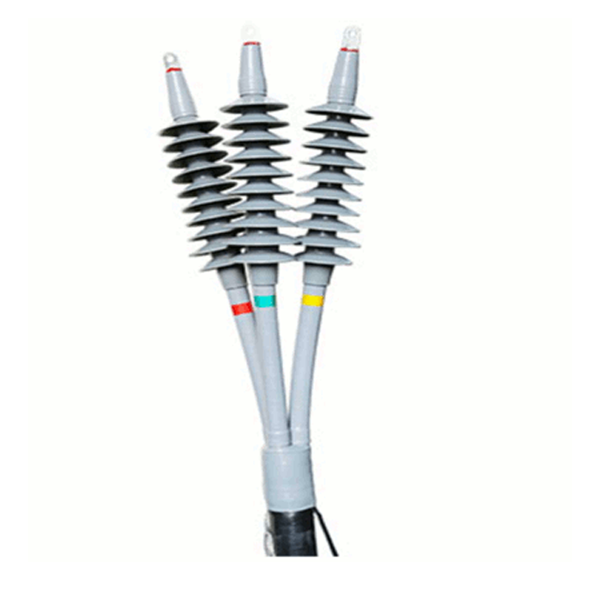

全冷缩电缆终端
产品描述
全冷缩技术：无需动火及特殊工具，也无逐渐套入的麻烦，只需轻轻抽取芯绳，就会依靠自身的弹性回缩，从而紧紧贴附在电缆上，完成安装。
绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终对电缆本体提供恒定持久的径向压力，局部放电量小，与电缆本体“同呼吸”。
密封性好：终端主体配合冷缩指套、冷缩绝缘管和冷缩端子密封管，保证附件优良的弹性密封防潮性能。
安装简便：安装简单，操作的技术依赖性低，电缆预处理时，开剥距离短，安装空间需要较小。接地采用恒力弹簧工艺，无需焊接或铜扎线，更加快捷可靠。
运用广泛：抗污秽、耐老化、憎水性好、耐腐蚀及抗紫外线，保证长期使用性能稳定。具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。
产品参数
|

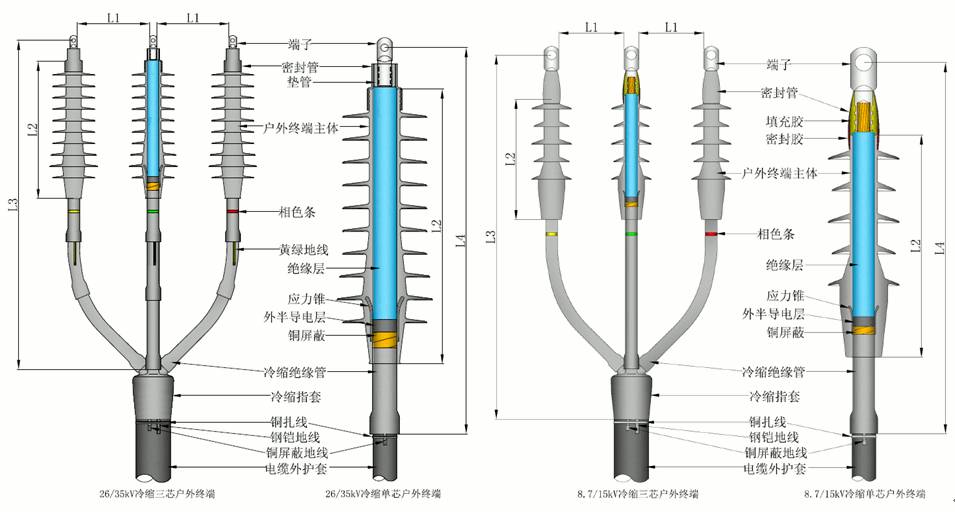

8.7/15kV、26/35kV全冷缩电缆终端结构尺寸
|
|
|
|
L1
|
L2
|
L3
|
L4
|
伞裙数量
|
|
26/35 kV 户外终端
|
≥400
|
480±10
|
1000-1900
|
780-880
|
10
|
|
26/35 kV 户内终端
|
≥300
|
420±10
|
800-1500
|
750-850
|
7
|
|
8.7/15 kV 户外终端
|
≥200
|
285±10
|
500-800
|
500-600
|
5
|
|
8.7/15 kV 户内终端
|
≥125
|
212±10
|
500-700
|
400-500
|
3
|
|
L3、L4可以根据现场施工环境适当调整，相应调整冷缩绝缘管的长度即可。
|
|
产品电气性能满足IEC60502、 GB/T12706.4标准要求。
主要电气参数：
|
测试项目
|
标准要求及检测结果
|
|
8.7/15kV
|
12/20 kV
|
18/30 kV
|
26/35 kV
|
|
5min工频耐压试验
|
39kV
|
54kV
|
81kV
|
117kV
|
|
未击穿、未闪络
|
|
局部放电试验
|
15 kV
|
20 kV
|
30 kV
|
45 kV
|
|
无可检测放电
|
|
空气中负荷循环试验
|
22 kV
|
30 kV
|
45 kV
|
65 kV
|
|
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
|
|
冲击电压试验
|
95 kV
|
125 kV
|
170 kV
|
200 kV
|
|
正负极性各10次，未击穿、未闪络
|
|
户外终端盐雾试验
|
11 kV，1000h
|
15kV，1000h
|
22.5kV，1000h
|
32.5kV，1000h
|
|
未击穿、未闪络,无电蚀和机械损伤
|
|
户内终端潮湿试验
|
11 kV，300h
|
15kV，300h
|
22.5kV，300h
|
32.5kV，300h
|
|
未击穿、未闪络,无电蚀和机械损伤
|
|
正运行时最高允许温度
|
90℃
|
90℃
|
90℃
|
90℃
|
|
短路时最高允许温度
|
250℃
|
250℃
|
250℃
|
250℃
|
|
0.6/1kV产品主要电气参数：
|
检测项目
|
标准要求
|
结论
|
|
5min工频耐压试验
|
8kV，不击穿
|
通过
|
|
4h工频耐压试验
|
7.2Kv,不击穿
|
通过
|
|
产品规格
|
电压等级
|
线芯数量
|
电缆截面/mm2
|
绝缘外径/mm
|
|
26/35kV
|
1, 3 户内终端
|
50-95 120-240 300-400 500-630
|
28.5-35 35.5-42 42.5-48 48.5-56
|
|
1, 3 户外终端
|
50-95 120-240 300-400 500-630
|
28.5-35 35.5-42 42.5-48 48.5-56
|
|
18/20 kV、18/30kV
|
1, 3 户内终端
|
35-50 70-185 240-500 630
|
20-26.5 27-34.5 35-44.5 46-49.5
|
|
1, 3 户外终端
|
35-50 70-185 240-500 630
|
20-26.5 27-34.5 35-44.5 46-49.5
|
|
12/20kV
|
1, 3 户内终端
|
25-50 70-120 150-240 300-400 500-630
|
18-21.5 21-26.5 25.5-32 32.5-37 39-44.3
|
|
1, 3 户外终端
|
25-50 70-120 150-240 300-400 500-630
|
18-21.5 21-26.5 25.5-32 32.5-37 39-44.3
|
|
8.7/15kV
|
1, 3 户内终端
|
25-50 70-120 150-240 300-400 500-630
|
16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
|
|
1, 3 户外终端
|
25-50 70-120 150-240 300-400 500-630
|
16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
|
|
6/10kV
|
1, 3 户内终端
|
50-70 95-150 185-300 400-500 630
|
16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
|
|
1, 3 户外终端
|
50-70 95-150 185-300 400-500 630
|
16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
|
|

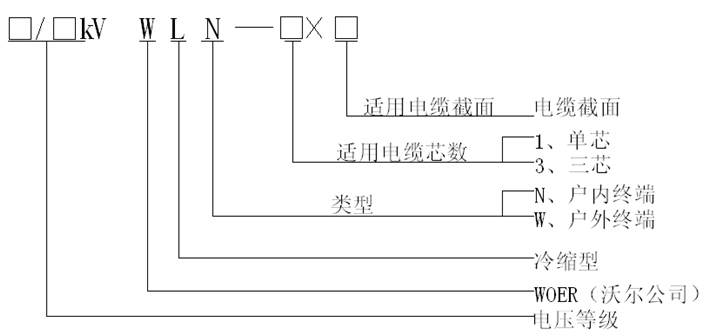

0.6/1kV冷缩终端产品选型表：
|
电压等级
|
线芯数量
|
型号规格
|
电缆截面/mm2
|
|
0.6/1kV单芯终端
|
1
|
0.6/1kVWLT-1/1
|
25-50mm2
|
|
0.6/1kVWLT-1/2
|
70-120mm2
|
|
0.6/1kVWLT-1/3
|
150-240mm2
|
|
0.6/1kVWLT-1/4
|
300-400mm2
|
|
0.6/1kV二芯终端
|
2
|
0.6/1kVWLT-2/1
|
25-50mm2
|
|
0.6/1kVWLT-2/2
|
70-120mm2
|
|
0.6/1kVWLT-2/3
|
150-240mm2
|
|
0.6/1kVWLT-2/4
|
300-400mm2
|
|
0.6/1kV三芯终端
|
3
|
0.6/1kVWLT-3/1
|
25-50mm2
|
|
0.6/1kVWLT-3/2
|
70-120mm2
|
|
0.6/1kVWLT-3/3
|
150-240mm2
|
|
0.6/1kVWLT-3/4
|
300-400mm2
|
|
0.6/1kV四芯终端
|
4
|
0.6/1kVWLT-4/1
|
25-50mm2
|
|
0.6/1kVWLT-4/2
|
70-120mm2
|
|
0.6/1kVWLT-4/3
|
150-240mm2
|
|
0.6/1kVWLT-4/4
|
300-400mm2
|
|
0.6/1kV五芯终端
|
5
|
0.6/1kVWLT-5/1
|
25-50mm2
|
|
0.6/1kVWLT-5/2
|
70-120mm2
|
|
0.6/1kVWLT-5/3
|
150-240mm2
|
|
0.6/1kVWLT-5/4
|
300-400mm2
|
|
