预制电缆终端
产品描述
预制式电缆终端是利用优质液态硅橡胶在工厂内注射硫化成型，安装时按照要求处理好电缆本体后，将终端主体用力推套入安装位置即可。根据使用环境不同，分为户内和户外型。
1、主体以优质进口液体硅胶为基材，采用高温高压力注射工艺成型，产品具有高弹性、高抗撕、耐老化、抗电晕、耐爬电等优秀性能；结构设计优化。
2、安装时按照要求处理好电缆本体后，将终端主体用力推套入安装位置即可。
产品参数
产品电气性能满足IEC60502、 GB/T12706.4标准要求。
主要电气参数：
|
测试项目
|
标准要求及检测结果
|
|
8.7/15kV
|
26/35 kV
|
|
5min工频耐压试验
|
39kV
|
117kV
|
|
未击穿、未闪络
|
|
局部放电试验
|
15 kV
|
45 kV
|
|
无可检测放电
|
|
空气中负荷循环试验
|
22 kV
|
65 kV
|
|
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
|
|
冲击电压试验
|
95 kV
|
200 kV
|
|
正负极性各10次，未击穿、未闪络
|
|
户外终端盐雾试验
|
11 kV，1000h
|
32.5kV，1000h
|
|
未击穿、未闪络,无电蚀和机械损伤
|
|
户内终端潮湿试验
|
11 kV，300h
|
32.5kV，300h
|
|
未击穿、未闪络,无电蚀和机械损伤
|
|
正运行时最高允许温度
|
90℃
|
90℃
|
|
短路时最高允许温度
|
250℃
|
250℃
|
|
|

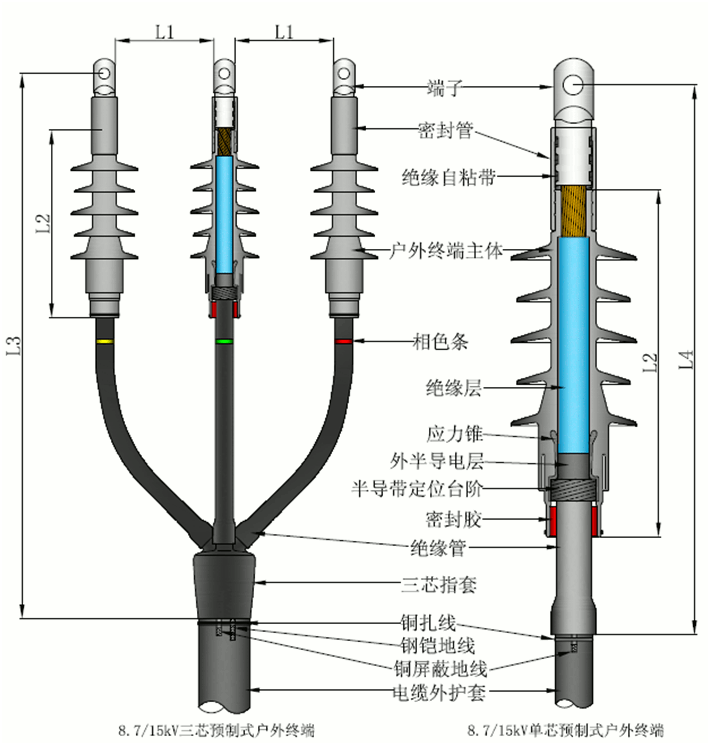

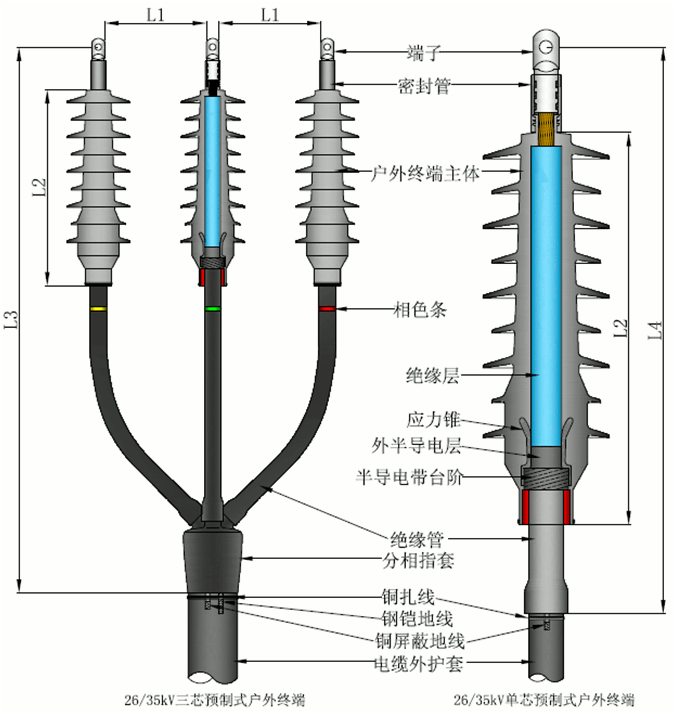

8.7/15kV、26/35kV预制式电缆终端结构尺寸
|
|
|
|
L1
|
L2
|
L3
|
L4
|
伞裙数量
|
|
26/35 kV 户外终端
|
≥400
|
450±10
|
1000-4500
|
780-880
|
9
|
|
26/35 kV 户内终端
|
≥300
|
330±10
|
800-4500
|
700-800
|
7
|
|
8.7/15 kV 户外终端
|
≥200
|
294±10
|
600-3000
|
500-600
|
5
|
|
8.7/15 kV 户内终端
|
≥125
|
210±10
|
500-3000
|
400-500
|
4
|
|
L3、L4可以根据现场施工环境适当调整，相应调整冷缩绝缘管的长度即可。
|
|
产品规格
|
电压等级
|
线芯数量
|
电缆截面/mm2
|
|
26/35kV
|
1, 3
户内终端
|
50/95/120/150/185/240/300/400/500/630
|
1, 3
户外终端
|
50/95/120/150/185/240/300/400/500/630
|
|
8.7/15kV
|
1, 3
户内终端
|
25/35/50/95/120/150/185/240/300/400/500/630
|
1, 3
户外终端
|
25/35/50/95/120/150/185/240/300/400/500/630
|
|
