防水中间接头
产品描述

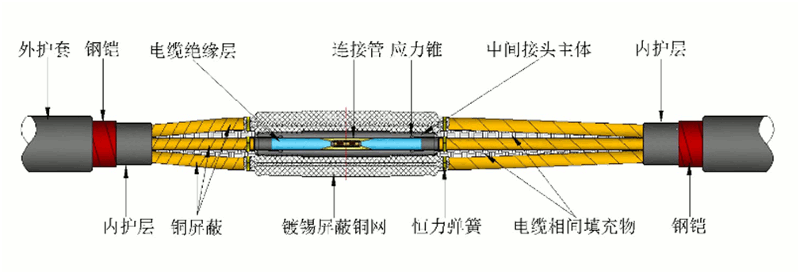

防水中间接头外部在中间接头主体层、内护层、外护层分别设置阻水结构层，实现整体径向阻水；在不同界面连接处，辅以高粘性阻水材料，加强轴向防水。 防水中间接头内部采用高效阻水材料及线芯阻水工艺，材料从形性、蠕变性、粘接性优越，在线芯进水前提下，内部防水材料可随水体积而变化保证防水性能，阻水性能不随时间、运行温度而改变。
内部防水结构由导电材料、应力控制材料、绝缘材料复合而成。其中，导电材料电导率高，与金属、PE粘接好，不吸水，从形性好，不硬化，其功能在于恢复导体内半导电层，实现导体屏蔽断口处长效阻水，防止电缆线芯中的水溢出。应力控制材料性能稳定，与金属、PE粘接好，其功能在于均匀电场分布，控制内半导电层表面电应力。绝缘材料介电常数与电缆绝缘相近，与PE、SR粘接好，其功能在于增强中间连接处绝缘性能，削弱界面效应，恢复接头内部阻水。
防水中间接头具有中间接头位置内外双向阻水、电气性能优越、安装方便等特点。
产品特点:
防水材料1、导电材料：电导率高，与金属、PE粘接好，不吸水，从形性好，可蠕变，阻水、电气性能稳定2、应力控制材料：性能稳定，与金属、PE粘接好3、绝缘材料：介电常数与绝缘相近，断裂伸长率大，与PE、SR粘接好等防水结构1、提高绝缘界面压力，改善电场分布2、增强绝缘屏蔽断口处界面压力及密封性能，提升外部阻水效果3、改变导体屏蔽断口处结构及工艺，实现接头内部轴向及径向阻水防水工艺1、降低对安装环境的要求，拓宽产品的适应性2、降低对安装手法的依赖性，提高产品合格率
产品参数
8.7/15kV防水中间接头性能（型式试验）
|
序号
|
试验项目
|
标准要求
|
|
1
|
试验程序
|
|
1.1
|
交流耐压试验（39kV，5min）
|
不击穿
|
|
1.2
|
交流耐压试验（55kV，5min）
|
不击穿
|
|
1.3
|
局部放电试验（15KV）
|
≤2pC
|
|
1.4
|
冲击电压试验(95℃～100℃，95kV，正负极性各10次）
|
不击穿
|
|
1.5
|
冲击电压试验(95℃～100℃，115kV，正负极性各10次）
|
不击穿
|
|
1.6
|
空气中恒压负荷循环试验（22KV。加热循环至少8h，导体稳定在95℃～100℃至少2h，自然冷却至少3h，共30次热循环）
|
不击穿
|
|
1.7
|
水中恒压负荷循环试验（22KV。加热循环至少8h，导体稳定在95℃～100℃至少2h，自然冷却至少3h，共60次热循环。从电缆端部注水进入导体，通过调整端部的高度，使中间接头导体保持1m的水压。同时中间接头整体浸水，水面高出中间接头1m）
|
不击穿
|
|
1.8
|
局部放电试验
|
|
1.8.1
|
局部放电（15kV，95℃～100℃）
|
≤2pC
|
|
1.8.2
|
局部放电（15kV，环境温度）
|
≤2pC
|
|
1.9
|
冲击电压试验（95KV，正负极性各10次）
|
不击穿
|
|
1.10
|
冲击电压试验（95℃～100℃，115kV，正负极性各10次）
|
不击穿
|
|
1.11
|
交流耐压试验（22kV，15min）
|
不击穿
|
|
1.12
|
检验（检查）
|
样品无异常
|
|
2
|
试验程序
|
|
2.1
|
交流耐压试验（39kV，5min）
|
不击穿
|
|
2.2
|
短路热稳定试验（升高到电缆导体的θSC下，，2s，短路2次）
|
无可见损伤
|
|
2.3
|
短路动稳定试验（在Id下，不小于10ms，1次）
|
无可见损伤
|
|
2.4
|
冲击电压试验(95kV，正负极性各10次）
|
不击穿
|
|
2.5
|
交流耐压试验（22kV，15min）
|
不击穿
|
|
2.6
|
检验（检查）
|
样品无异常
|
|
26/35kV防水中间接头性能（型式试验）
|
序号
|
试验项目
|
标准要求
|
|
1
|
试验程序
|
|
1.1
|
交流耐压试验（117kV，5min）
|
不击穿
|
|
1.2
|
局部放电试验（45KV）
|
≤10pC
|
|
1.3
|
冲击电压试验(95℃～100℃，200kV，正负极性各10次）
|
不击穿
|
|
1.4
|
空气中恒压负荷循环试验（65KV。从电缆端部注水进入导体，通过调整端部的高度，使中间接头导体保持1m的水压。加热循环至少8h，导体稳定在95℃～100℃至少2h，自然冷却至少3h，共30次热循环）
|
不击穿
|
|
1.5
|
水中恒压负荷循环试验（65KV。加热循环至少8h，导体稳定在95℃～100℃至少2h，自然冷却至少3h，共30次热循环。从电缆端部注水进入导体，通过调整端部的高度，使中间接头导体保持1m的水压。同时中间接头整体浸水，水面高出中间接头1m）
|
不击穿
|
|
1.6
|
局部放电试验
|
|
1.6.1
|
局部放电（45kV，95℃～100℃）
|
≤2pC
|
|
1.6.2
|
局部放电（45kV，环境温度）
|
≤2pC
|
|
1.7
|
冲击电压试验（200KV，正负极性各10次）
|
不击穿
|
|
1.8
|
交流耐压试验（22kV，15min）
|
不击穿
|
|
1.9
|
检验（检查）
|
样品无异常
|
|
2
|
试验程序
|
|
2.1
|
交流耐压试验（117kV，5min）
|
不击穿
|
|
2.2
|
短路热稳定试验（升高到电缆导体的θSC下，，2s，短路2次）
|
无可见损伤
|
|
2.3
|
短路动稳定试验（在Id下，不小于10ms，1次）
|
无可见损伤
|
|
2.4
|
冲击电压试验(200kV，正负极性各10次）
|
不击穿
|
|
2.5
|
交流耐压试验（65kV，15min）
|
不击穿
|
|
2.6
|
检验（检查）
|
样品无异常
|
|
