热缩中间接头
产品描述
1、符合环保要求。2、以绝缘性能优异的聚烯烃为基材，经辐照交联改性后产品具有优良的抗爬电、耐电痕、耐老化性能。3、6-35kV热缩电缆中间头采用参数应力控制方法疏散电应力集中问题，产品由多层管材复合而成。4、产品安装时需在加热状态下进行。
产品参数
产品电气性能满足IEC60502、 GB/J12706.4标准要求。
主要电气参数：
|
测试项目
|
标准要求及检测结果
|
|
8.7/15kV
|
12/20 kV
|
18/30 kV
|
26/35 kV
|
|
5min工频耐压试验
|
39kV
|
54kV
|
81kV
|
117kV
|
|
未击穿、未闪络
|
|
局部放电试验
|
15 kV
|
20 kV
|
30 kV
|
45 kV
|
|
|
无可检测放电
|
|
空气中负荷循环试验
|
22 kV
|
30 kV
|
45 kV
|
65 kV
|
|
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
|
|
水中负荷循环试验
|
22 kV
|
30 kV
|
45 kV
|
65 kV
|
|
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
|
|
冲击电压试验
|
95 kV
|
125 kV
|
170 kV
|
200 kV
|
|
正负极性各10次，未击穿、未闪络
|
|
正运行时最高允许温度
|
90℃
|
90℃
|
90℃
|
90℃
|
|
短路时最高允许温度
|
250℃
|
250℃
|
250℃
|
250℃
|
|
0.6/1kV产品主要电气参数：
|
试验项目
|
标准要求
|
实验结果
|
结论
|
|
1min工频耐压试验
|
4kV不闪络、不击穿
|
4kV/1min，未闪络，未击穿
|
通过
|
|
负荷循环试验（三次循环）
|
5h加热、3h冷却、加热时导体温度75℃
|
由以下评定
|
通过
|
|
4h工频耐压试验
|
2.4kV不闪络、不击穿
|
2.4kV/4h，未闪络、未击穿
|
通过
|
|
产品规格
0.6～35kV热缩中间接头产品选型表：
|
电压等级
|
线芯数量
|
电缆截面/mm2
|
产品代码
|
|
26/35kV
|
3,1
|
25-50 70-120 150-240 300-400 500-630
|
26/35kVRSJY-3/1(1/1) 26/35kVRSJY-3/2(1/2) 26/35kVRSJY-3/3(1/3) 26/35kVRSJY-3/4(1/4) 26/35kVRSJY-3/5(1/5)
|
|
18/30kV 改18/20（30）kV
|
3,1
|
25-50 70-120 150-240 300-400 500-630
|
18/20（30）kVRSJY-3/1(1/1) 18/20（30）kVRSJY-3/2(1/2) 18/20（30）kVRSJY-3/3(1/3) 18/20（30）kVRSJY-3/4(1/4) 18/20（30）kVRSJY-3/5(1/5)
|
|
0.6/1kV热缩中间接头产品选型表：
|
产品名称
|
规格型号
|
适用电缆截面
|
|
热缩单芯中间接头
|
0.6/1kVRSJ-1/（-1）
|
4-6mm2
|
|
0.6/1kVRSJ-1/0
|
10-16mm2
|
|
0.6/1kVRSJ-1/1
|
25-50mm2
|
|
0.6/1kVRSJ-1/2
|
70-120mm2
|
|
0.6/1kVRSJ-1/3
|
150-240mm2
|
|
0.6/1kVRSJ-1/4
|
300-400mm2
|
|
热缩二芯中间接头
|
0.6/1kVRSJ-2/（-1）
|
4-6mm2
|
|
0.6/1kVRSJ-2/0
|
10-16mm2
|
|
0.6/1kVRSJ-2/1
|
25-50mm2
|
|
0.6/1kVRSJ-2/2
|
70-120mm2
|
|
0.6/1kVRSJ-2/3
|
150-240mm2
|
|
0.6/1kVRSJ-2/4
|
300-400mm2
|
|

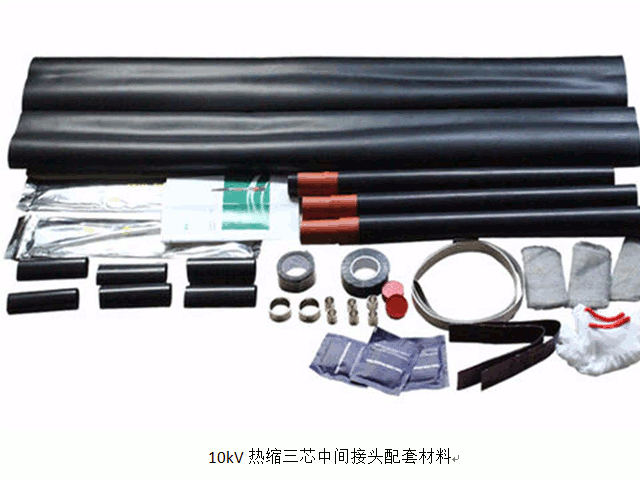

热缩三芯中间接头
|
0.6/1kVRSJ-3/（-1）
|
4-6mm2
|
|
0.6/1kVRSJ-3/0
|
10-16mm2
|
|
0.6/1kVRSJ-3/1
|
25-50mm2
|
|
0.6/1kVRSJ-3/2
|
70-120mm2
|
|
0.6/1kVRSJ-3/3
|
150-240mm2
|
|
0.6/1kVRSJ-3/4
|
300-400mm2
|
|
热缩四芯中间接头
|
0.6/1kVRSJ-4/（-1）
|
4-6mm2
|
|
0.6/1kVRSJ-4/0
|
10-16mm2
|
|
0.6/1kVRSJ-4/1
|
25-50mm2
|
|
0.6/1kVRSJ-4/2
|
70-120mm2
|
|
0.6/1kVRSJ-4/3
|
150-240mm2
|
|
0.6/1kVRSJ-4/4
|
300-400mm2
|
|

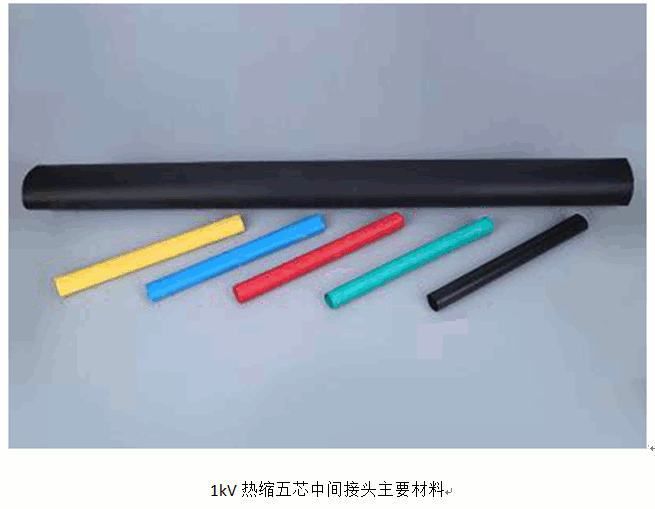

热缩五芯中间接头
|
0.6/1kVRSJ-5/（-1）
|
4-6mm2
|
|
0.6/1kVRSJ-5/0
|
10-16mm2
|
|
0.6/1kVRSJ-5/1
|
25-50mm2
|
|
0.6/1kVRSJ-5/2
|
70-120mm2
|
|
0.6/1kVRSJ-5/3
|
150-240mm2
|
|
0.6/1kVRSJ-5/4
|
300-400mm2
|
|
