15kV欧式630/1250A非屏蔽型可分离连接器
产品描述

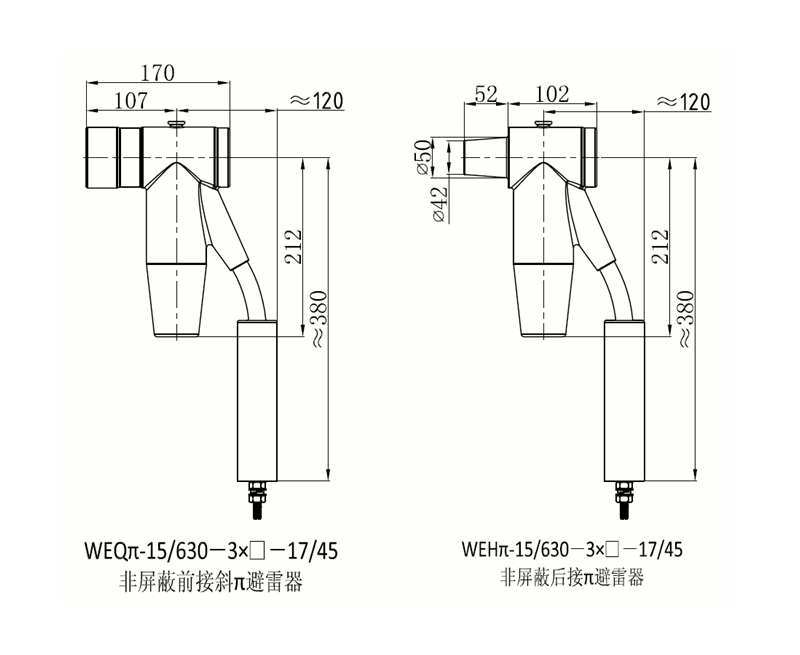

5kV欧式630/1250A非屏蔽型可分离连接器包含：15kV非屏蔽型欧式前插，15kV非屏蔽型欧式后插，WEQπ-15/630－3×□－17/45非屏蔽前接斜π避雷器，WEHπ-15/630－3×□－17/45非屏蔽后接斜π避雷器。

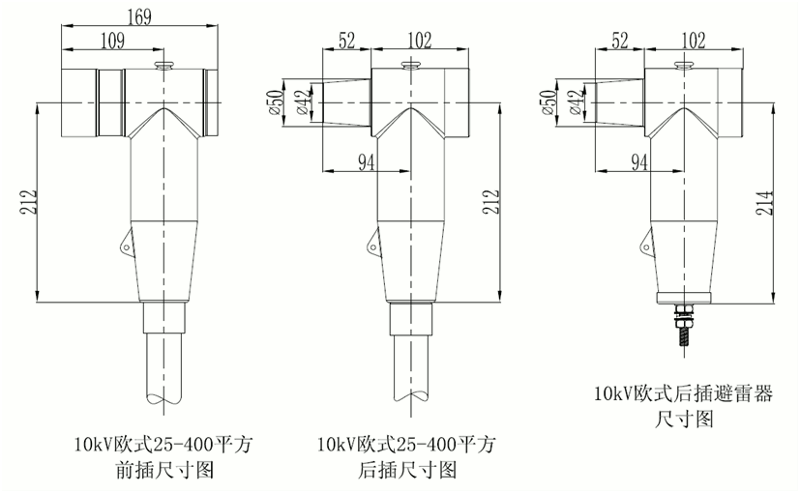

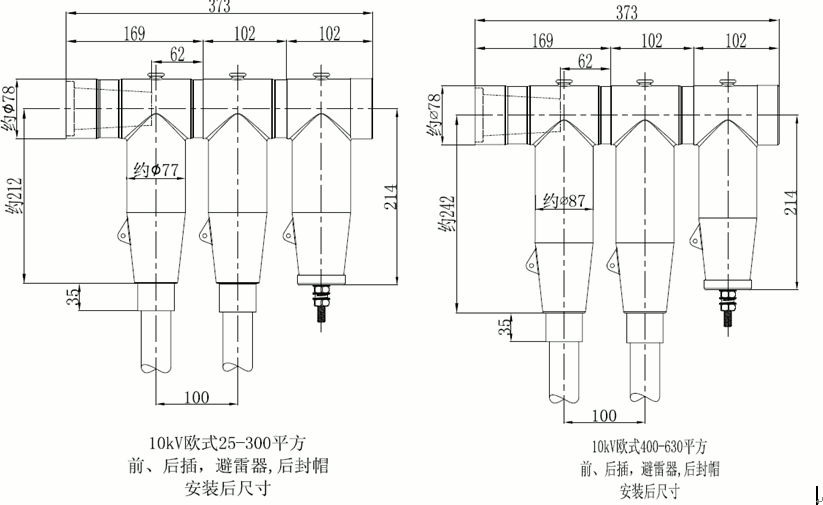

非屏蔽前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接非屏蔽后插式电缆插头、非屏蔽后插式避雷器、非屏蔽后接斜π避雷器。产品符合标准EN 50180 & 50181中C型套管设计。
非屏蔽前接斜π避雷器工作时用螺栓连接在开关柜套管插座上，尾部直接用绝缘塞堵塞，不可再扩展连接。
非屏蔽后插式电缆插头、非屏蔽后插式避雷器、非屏蔽后接斜π避雷器只能与非屏蔽前插连接工作，不可与屏蔽型插头混用。
产品参数
前插、后插电气性能：
|
额定电压
|
15kV
|
|
适用套管类型（前插）
|
C 型
|
|
工频耐压(AC)
|
39kV/5min
|
|
局部放电
|
15kV,≤10pC
|
|
冲击电压(正负极性各10 次)
|
95kV
|
|
适用电缆截面
|
25-630mm2
|
|
注：该产品满足IEC 60502.4 及GB/T 12706.4 要求。
|
|
避雷器电气性能：
|
序号
|
项目
|
单位
|
参数
|
|
1
|
产品型号
|
-
|
YH5WS-17/50
|
YH5WZ-17/45
|
HY5WZ-17/45
|
YH5WR-17/45
|
YH5WZ-10/27
|
YH5WS-10/30
|
YH5WS-13/36
|
|
2
|
系统标称电压
|
kV
|
10
|
10
|
10
|
10
|
6
|
6
|
10
|
|
3
|
避雷器额定电压
|
kV
|
17
|
17
|
17
|
17
|
10
|
10
|
13
|
|
4
|
持续运行电压
|
kV
|
13.6
|
13.6
|
13.6
|
13.6
|
8.0
|
8.0
|
10.4
|
|
5
|
标称放电电流In
|
kA
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
6
|
直流1mA参考电压
|
kV
|
≥25
|
≥24
|
≥24
|
≥24
|
≥14.4
|
≥15
|
≥19.3
|
|
7
|
0.75U1mA泄漏电流
|
μA
|
≤10
|
≤10
|
≤10
|
≤10
|
≤10
|
≤10
|
≤10
|
|
8
|
陡波冲击残
|
kV
|
≤57.5
|
≤51.8
|
≤51.8
|
≤51.8
|
≤31
|
≤34.6
|
≤41.3
|
|
9
|
雷电冲击残压
|
kV
|
≤50
|
≤45
|
≤45
|
≤45
|
≤27
|
≤30
|
≤36
|
|
10
|
操作冲击残压
|
kV
|
≤42.5
|
≤35
|
≤38.3
|
≤38.3
|
≤23
|
≤25.6
|
≤30.7
|
|
11
|
14.3kV下局部放电
|
pC
|
≤10
|
≤10
|
≤10
|
≤10
|
≤10
|
≤10
|
≤10
|
|
12
|
2mS方波冲击电流耐受
|
A
|
100
|
200
|
200
|
400
|
150
|
75
|
150
|
|
13
|
大电流冲击耐受
|
kA
|
65
|
65
|
80
|
65
|
65
|
65
|
65
|
|
